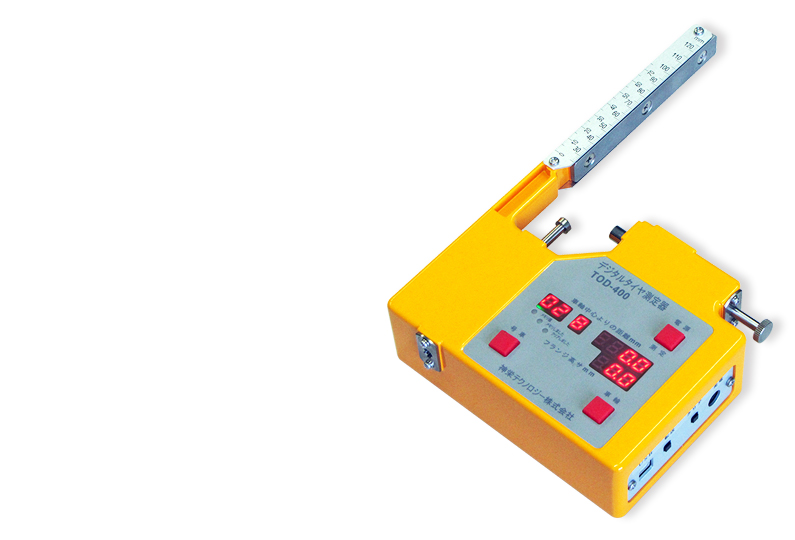

デジタルタイヤ測定器 TOD-400

Digital Tyre Measuring Instrument TOD-400

TOD-400

製品概要

デジタルタイヤ測定器 TOD-400は簡単にフランジ高さ・車輪の中心からの距離(フランジ厚さ)を同時に測定でき、タイヤ厚さも測定できます。
TOD-400は検出センサ(光学式リニアエンコーダ)を使用することにより、デジタル表示(LED)させる方式を採用しています。
※在庫品販売のみ。以降の代替え機は、TOD500となります。

特徴

  • TOD-400は検出センサ(光学式リニアエンコーダ)を使用することにより、デジタル表示(LED)させる方式を採用。
  • 測定値はデジタル表示器で直読でき次の測定まで保持が可能。
  • LED表示器で測定車輪の設定ができます。
  • 保持したデータをパソコンに転送可能です。
  • バッテリーアラーム機能を装備。
  • 充電式蓄電池を内蔵。

仕様

型式 TOD-400
最大測定距離(mm) 15
測定範囲(mm) フランジ高さ 25~40
車軸の中心からの距離 [I 型] 516~531
車軸の中心からの距離 [II 型] 701~716
フランジ厚さ [III 型] 21~36
タイヤ厚さ(mm) メモリ直読方式 25~125 (0~100も用意してあります)
基準点 (mm) 車輪タイヤ内側より65
測定位置 (mm) 10または13
測定センサー 光学式リニアエンコーダ
測定分解能 (mm) 0.1
表示器 赤色7セグメントLED表示器
表示内容 号車番号 01~16/車輪番号 1~8
車輪の中心からの距離 (最小単位0.1mm) /フランジ高さ (最小単位0.1mm)
USB出力 日付、車号番号、車輪番号、車軸の中心からの距離、フランジ高さ
保存データ 16両 × 8輪=128データ
連続使用時間 6時間以上
電源 電源パック (ニッケル水素充電池×4本) 内蔵
充電器 充電方式 (4時間充電) ※オプション
