簡易車輪直径測定器 TY-50
画像クリックで拡大

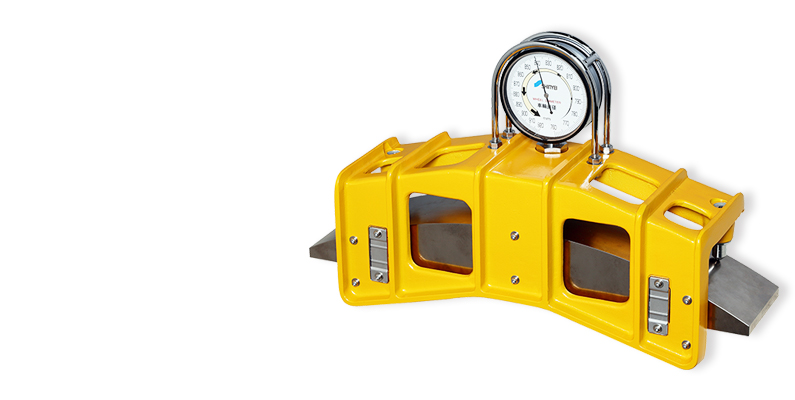

簡易車輪直径測定器 TY-50

簡易車輪直径測定器 TY-50 はダイヤルゲージ方式で車輪直径が簡単に測定できます。車輪外周上の3点内径位置から, 正確に直径をダイヤルゲージで直読できます。ダイヤルゲージは両面目盛なので, 狭い場所でも測定できます。測定基準面となるフランジ側面に, 強力なマグネットで密着します。

特徴

  • 車輪外周上の3点内径位置から, 正確に直径をダイヤルゲージで直読できます。
  • ダイヤルゲージは両面目盛なので, 狭い場所でも測定できます。
  • 測定基準面となるフランジ側面に, 強力なマグネットで密着します。
  • 精度は, 直径840mm相当のテストゲージでチェックできます。(オプション)

仕様

型式 TY-50
測定範囲 (mmφ) 760~920
測定誤差 (mm) ±0.5 以内
ダイヤルゲージ 80φ両面目盛型
目盛 直径直読1mm目盛
直径測定位置 車輪タイヤの内面65mm (特別寸法も製作します)
測定可能なフランジ最大高さ(mm) 37 mm
測定状態保持方式 車輪タイヤの内面にマグネットで吸着
本体質量 (kg) 約2.1 kg
