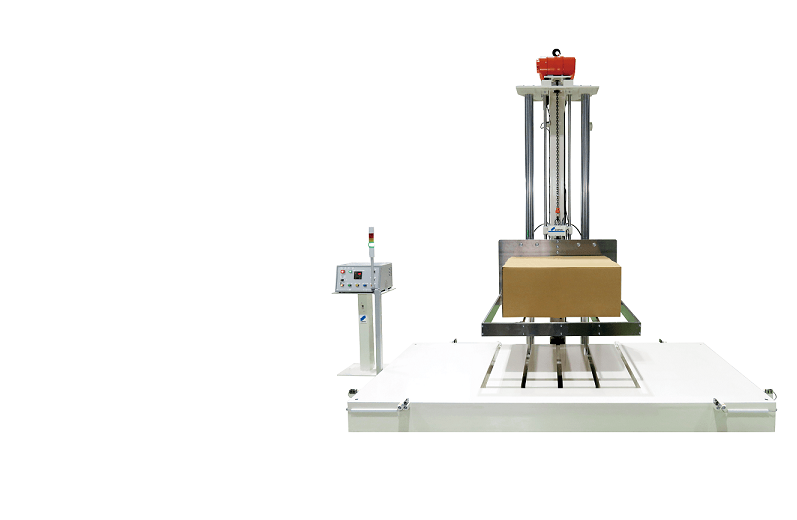

包装貨物落下試験機 DT-300シリーズ

Drop Tester DT-300 Series

DT-300

大型重量貨物用の包装落下試験機

包装貨物の面落下試験が実施できます。動作は自動制御であり、包装貨物を任意の落下高さから垂直に自由落下させることができます。

特徴

供試品を正確な姿勢で自由落下
供試品を載せた供試品テーブルは製品を保持したまま落下動作し、供試品を正確な姿勢で自由落下を行います。
落下高さ制御
包装貨物の落下高さは、制御装置のデジタル設定で行い、モートルブロックで指定高さに上昇し、空圧ブレーキで位置を保持後、落下スイッチにより切離します。
リバウンド停止機構
供試品テーブルは落下動作をした後、衝突面まで落下するとベースの溝に格納され供試品テーブルがベース上面に飛び跳ねない様、ショックアブソーバと空圧ブレーキによりリバウンドを停止させます。
動作の安全対策
供試品テーブルが落下高さ位置に設定していない時は、落下動作は行えません。 不用意な落下動作を防ぐ為、2個の押しボタンスイッチにより落下動作を行います。 オプションとして、光電センサを試験機ベースに設けて、人の足や物を検知した場合には落下動作を無効としますので安全です。

アプリケーション

重量包装貨物を最小1cmから100cmまでの任意で自由落下試験を行う事が出来ます。

主なオプション例

稜角落下に関しては治具でのご対応となります。別途、お問い合わせ下さい。

仕様

型式 DT-300
供試品最大寸法(mm) W1600 × D1200 × H1500
供試品最大質量(kg) 300
落下高さ範囲(mm) 50~1000
落下姿勢 制御装置によりデジタル設定
落下高さ設定 制御装置によりデジタル設定
供試品テーブルのブレーキ ショックアブソーバと空圧ブレーキ
本体寸法(mm) W1700 × D1800 × H2600
本体質量(kg) 約3600
電源 AC200V、3相、7A
供給空気圧(MPa) 0.7 以上
適合規格 JIS Z 0200、JIS Z 0202、ISO 2248
