2021年春販売開始予定

振動ロガー TrecView (トレックビュー※)

※商標登録出願中
物流中の振動および温湿度を計測することを目的とした、Trecviewを開発しました。

概要

TrecViewは3軸加速度センサ、温湿度センサを内蔵した振動ロガーで、単4電池2本で最大30日連続駆動します。 2つのモードで計測でき、目的や用途によって、適したモデルを選択することができます。

無線通信モード(対象モデル:GT20TH-A、GT20TH-B)では、スマートフォンと連携することで、TrecViewへアクセス(計測設定、データダウンロード)し、トラック運転席側にスマートフォンを設置しておけば、スマートフォンのGPS機能でトラックの位置情報を随時記録しながら、貨物側に取り付けられた TrecViewが異常振動を感知すると、すぐさまスマートフォンへアラーム通知を行う機能が搭載されています。

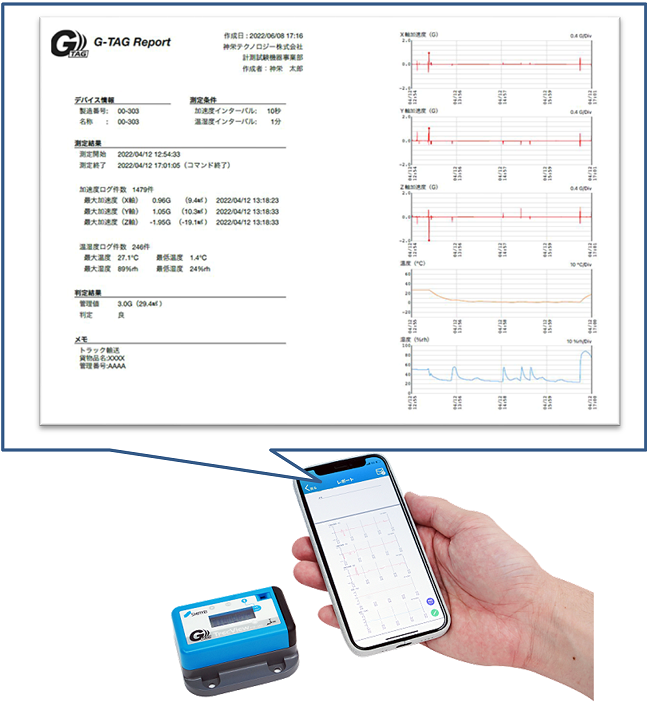

さらに、TrecViewに記録されたデータと、スマートフォンで記録した位置情報を、専用サーバに転送することで、報告書(計測情報、振動、温湿度、走行地図を含む)の自動作成とデータ管理が行える、「TrecView Cloud※1」(オプション)がご利用できます。 輸送報告書の自動作成による人的ミス予防と作業性向上とともに、すべての報告書はサーバにて一括管理できることから、業務効率化に貢献します。

非通信モード(対象モデル:GT20TH-A、GT20TH-B、GT20TH-C)では、スマートフォンを用いず、TrecView本体のみで操作し、 計測データはSDカード(最大32GB)にCSV形式で記録し、PCにてデータを確認することができます。

※1TrecView Cloudとは、振動+温度+湿度+位置情報をクラウドサーバに転送し、レポート作成とデータ管理が行えるシステム(詳細内容は準備中)

用途に応じて3つのタイプをラインナップ

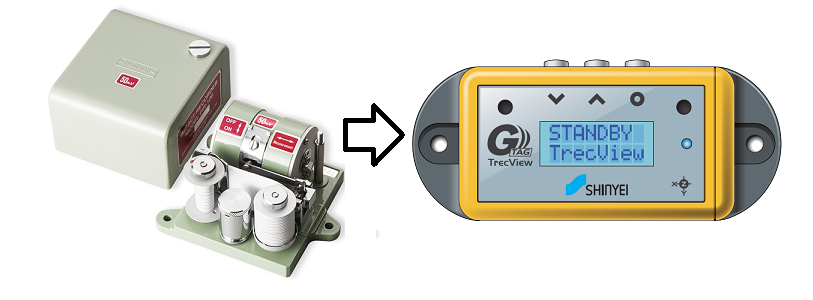

  • GT20TH-A(無線/SDカード対応)
  • ・重電物流の標準※2である機械式輸送振動計(Gメーター,FIR-106)との完全互換を実現
    ・スマートフォンとの連携により位置情報も記録しながら、異常振動が発生した時に警告アラーム表示機能搭載
    ・専用クラウドシステム TrecView Cloudとの併用により、全てのデータを一括してレポート作成
    ・非通信モード(SDカードへデータ記録、最大32GB)も設定可
    ・船舶や飛行機輸送※3の振動調査にも対応可
    G-TAG

    TrecView専用アプリ 無料ダウンロード(対応OS:iOS11以上)

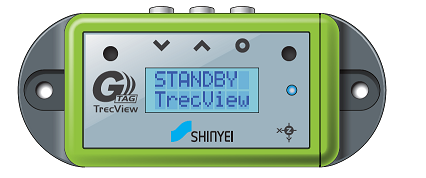

  • GT20TH-B(無線/SDカード対応)
  • ・電子機器、食品、医療品などの一般的な物流振動を計測するための汎用モデル
    ・スマートフォンとの連携により位置情報も記録しながら、異常振動が発生した時に警告アラーム表示機能搭載
    ・専用クラウドシステム TrecView Cloudとの併用により、全てのデータを一括してレポート作成
    ・非通信モード(SDカードへデータ記録、最大32GB)も設定可
    ・船舶や飛行機輸送※3の振動調査にも対応可
    G-TAG

    TrecView専用アプリ 無料ダウンロード(対応OS:iOS11以上)

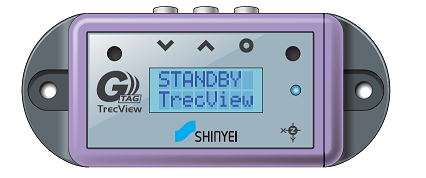

  • GT20TH-C(SDカード対応)
  • ・非通信モード(SDカードへデータ記録、最大32GB)に限定した単機能モデル(Bluetooth機能非搭載)
    ・SDカードに振動波形を記録
    ・TrecView本体のみですべての操作が完結(スマートフォン不要)
    ・船舶や飛行機輸送※3の振動調査にも対応可
    G-TAG

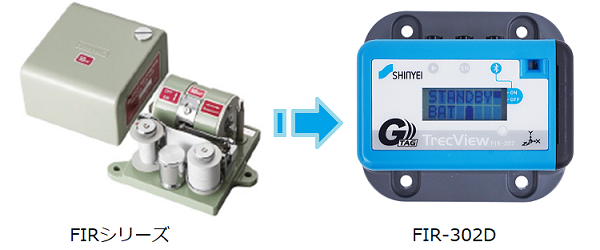

    ※2 重電物流業界では、輸送監視用記録計として、従来からアナログ式衝撃記録計FIR-106が業界標準として用いられていました。 他の業界では、計測のデジタル化が進む中、一般的なデジタル記録計ではFIR106と記録される数値が異なるため、これまで運用されてきた振動管理が困難となり、デジタル化が普及していませんでした。
    そこでGT20TH-Aでは、FIR-106と同等の記録値が得られるよう調整されており、従来の運用面を変更せず、シームレスにデジタル化への移行が実現できます。
    これにより、従来は煩雑であった報告書作成や管理など、作業効率性が格段に向上します。

    ※3 飛行機対応は申請予定

2つの計測モード

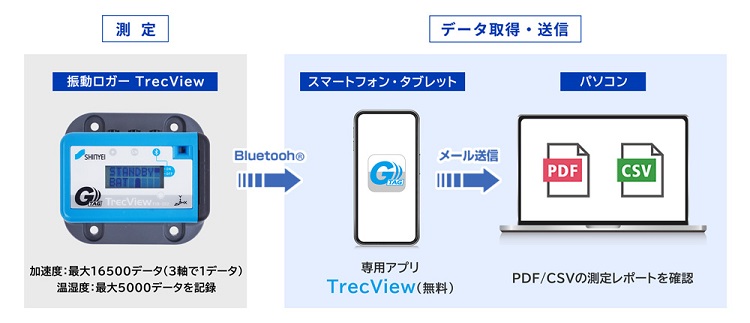

  • リアルタイム通知モード
  • 貨物側に設置されるTrecViewで振動、温度、湿度を記録、運転席側に設置したスマートフォンではGPSの位置情報を記録します。
    このときTrecViewが危険な振動を検知した場合、スマートフォンへ迅速に異常を通知できるため、運転手はその場で対応の判断をすることができます。 輸送終了後、TrecViewの全記録データと、スマートフォンに記録された位置情報をサーバーへ転送すると、調査報告書が自動作成されるため、担当者の作業負担が大幅に軽減されるほか、データの改ざん防止にもつながり、信頼性の高い輸送サービスを提供することができます。

  • 通常計測モード
  • スマートフォンと連携せず、輸送後に記録データを確認する通常計測モードです。すべての操作はTrecView本体で完結し、計測データはSDカードに記録、PCで処理が可能です。
G-TAG

仕様

製品名 振動ロガー
型式 GT20-TH-A GT20-TH-B GT20-TH-C
加速度計測範囲 ±20G(3軸)
周波数特性(Hz) 0-40 0-250
計測方法 インターバル記録 / トリガ記録 / 波形記録(選択可) 波形記録(固定)
しきい値設定 0.1~16Gで任意設定 N/A
温度・湿度計測範囲 温度:-20~70℃ / 湿度:30~90%rh
記録データ 記録時刻、3軸加速度、温度、湿度
(位置情報:TrecView Cloud使用時)
記録時刻、3軸加速度、温度、湿度
通信部 Bluetooth / SDカード SDカード
電源 単4電池 2本
計測日数 最大30日(計測条件、環境温度による)
記録データ容量 ①最大11000データ(インターバル記録/トリガ記録)
②最大32GB(SDカード、波形記録時)
最大32GB(SDカード)
サイズ / 質量 94×38×29㎜ / 40g
アプリ対応OS iOS 11以上対応 ---
アプリ機能 計測設定、記録データ一覧、サーバ転送 ---
電波法認証国 日本 ---
TrecView Cloud レポート作成(加速度、温湿度、位置情報) ---
※量産品は本仕様と異なる場合があります。
