衝撃試験装置 SDST シリーズ | Single Drop Shock Tester SDST Series


衝撃試験装置 SDST シリーズ | Single Drop Shock Tester
画像クリックで拡大

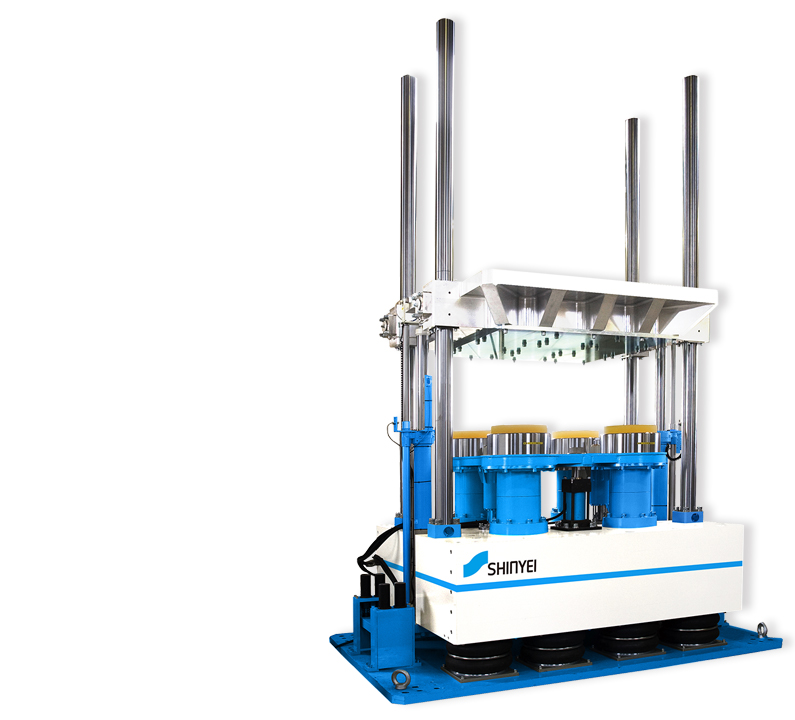

衝撃試験装置 SDST シリーズ

  • 緩衝体の交換により所要の衝撃作用時間となる正弦半波パルスを発生
  • 再衝突防止機構により評価サンプルの二度打ちを防ぎます。
  • 空気バネと油圧ダンパーにより周囲への影響を軽減します。
  • カウンターで回数設定することで自動繰返し運転が可能です。
  • 剛性の高い衝撃台

特徴

  • 緩衝体の交換により所要の衝撃作用時間となる正弦半波パルスを発生
  • 再衝突防止機構により評価サンプルの二度打ちを防ぎます。
  • 空気バネと油圧ダンパーにより周囲への影響を軽減します。
  • カウンターで回数設定することで自動繰返し運転が可能です。
  • 剛性の高い衝撃台

アプリケーション

  • 衝撃試験装置 SDST シリーズはデジカメ、ビデオ、モバイル、液晶、デスクトップPC等小型家電、化粧品、カーステレオ等自動車部品、電子部品等の測定物の衝撃試験を実施できます。

仕様

型式 SDST-300 SDST-500 SDST-700 SDST-900 SDST-1100 SDST-1500
衝撃台サイズ (mm) 300 x 300 500 x 500 700 x 700 920 x 920 1150 x 1150 1500 x 1500
供試品最大質量(kg) 50 kg 80 kg 100 kg 200 kg 300 kg 500 kg
衝撃波形 正弦半波
衝撃加速度範囲 100 - 3000 m/s2 (10-300G)
衝撃作用時間範囲 3 ms, 6 ms, 11 ms, 20 ms
本体寸法
(W x D x H mm)
1100 x 640 x 2300 1300 x 700 x 2400 1600 x 900 x 2900 1800 x 1150 x 3200 2200 x 1300 x 3300 2500 x 1800 x 4100
本体質量 (kg) 900 kg 2500 kg 4000 kg 5000 kg 9000 kg 12000 kg
制御装置寸法
(W x D x H mm)
520 x 400 x 950
電源 AC200V 3相 10A AC200V 3相 15A AC200V 3相 20A
適合規格 JIS C 60068-2-27, JIS Z 0202, IEC 60068-2-27, MIL-STD-810F, JIS E 3015

オプション

等価落下試験用
プログラマ
衝撃作用時間が2 ~ 3msとなる専用のパッド
包装貨物押え治具 包装貨物の等価落下試験で角, 稜落下のときに使用
ショックマネージャ
SM-500型
所要衝撃加速度を入力して, 試験機設定条件の算出, 多チャンネルの衝撃加速度計測の各種解析 (ショックマネージャ参照)
高加速度機構 衝撃作用時間が0.2 ・ 0.5 ・ 1 ・ 2で5000 ~ 50000m/s2の高加速度を発生 (高加速度発生装置参照)
安全装置 マットスイッチ ・ パトライト ・ 光電スイッチ
